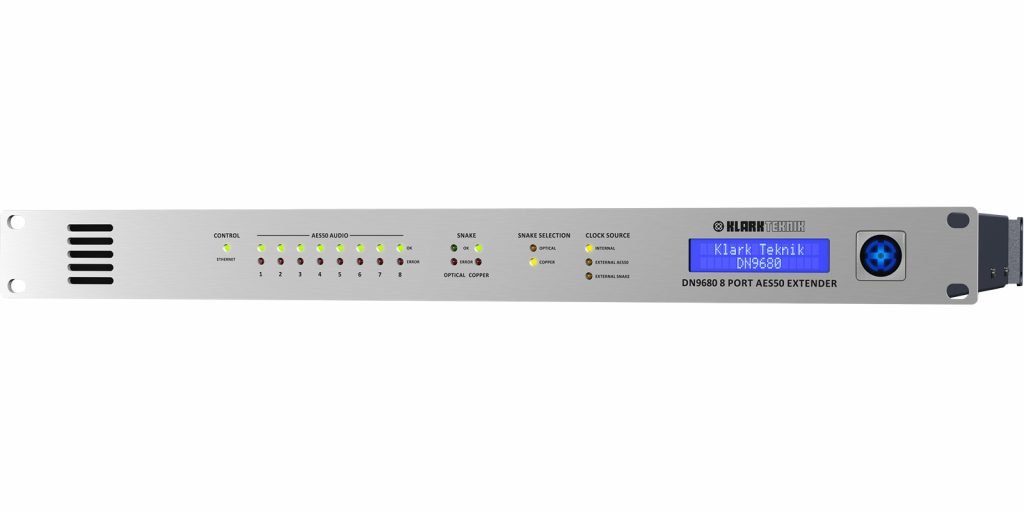

CONVERTIDOR KLARK TEKNIK MOD. DN9680

Red de audio digital.

DN9680 proporciona una solución de alto conteo de canales a la limitación de 100 metros que el cableado de Ethernet CAT5 impone al tamaño físico de las redes AES50. Un par de unidades DN9680 permite que hasta 8 conexiones AES50 (192 canales bidireccionales) se extiendan hasta 1000 metros a través de fibra óptica monomodo o 100 metros a través del cable de cobre CAT5, lo que simplifica enormemente las conexiones de cable de larga distancia debido al uso de un solo cable snake bidireccional.DN9680 actúa como un multiplexor bidireccional y demultiplexador y combina los 8 flujos AES50 entrantes en la conexión snake saliente y al mismo tiempo toma la conexión snake entrante y descompone los 8 flujos AES50 a los puertos correspondientes. Un sistema de snake que consiste en un par de unidades DN9680 enruta los flujos AES50 entrantes a los flujos de salida en una base de puerto uno a uno, de modo que el snake es transparente en uso, sólo incurre en un pequeño retardo de propagación de 250 microsegundos.Como estándar, DN9680 es compatible con cable de fibra dual de modo único. Como opción, el kit de actualización DN9680-MM permite la conversión para uso con cable de fibra dual multimodo en un rango de 500 metros.La tecnología de redes de audio digital SuperMAC (compatible con AES50) de Klark Teknik proporciona simultáneamente altos conteos de canales, latencias ultra bajas y determinísticas, distribución de reloj en red sincronizada con la muestra y síncrona de muestras, detección y corrección de errores, redundancia de la red y facilidad de implementación y uso para satisfacer los exigentes requisitos de los conciertos en vivo.DN9680 es compatible con todas las consolas digitales, motores de sistema de audio y unidades digitales de E/S de las series MIDAS PRO y XL8, así como con cualquier otro dispositivo equipado con AES50 habilitado para 96 kHz.Sincronización flexible.DN9680 cuenta con un oscilador de reloj de compensación de temperatura de referencia “AES Grado 1” con una estabilidad de 1 parte por millón (ppm) que se utiliza como fuente interna de reloj. Esta fuente de alta precisión se puede utilizar como reloj de referencia para sistemas de audio digital, proporcionando una imagen de sonido muy definida, libre de vibraciones y otros artefactos de error de reloj digital.DN9680 se puede sincronizar con la fuente de reloj interno o con las señales AES50 externas o del reloj snake externo entrantes. A menudo, cuando dos unidades DN9680 se usan juntas en un sistema más grande, el transmisor nominal del par se sincronizará con el reloj AES50 externo entrante mientras que el receptor nominal se sincronizará con el reloj snake entrante. En otras configuraciones de sistema, el transmisor nominal puede usarse como reloj maestro de referencia seleccionando el oscilador interno de 1 ppm como su fuente de reloj.
