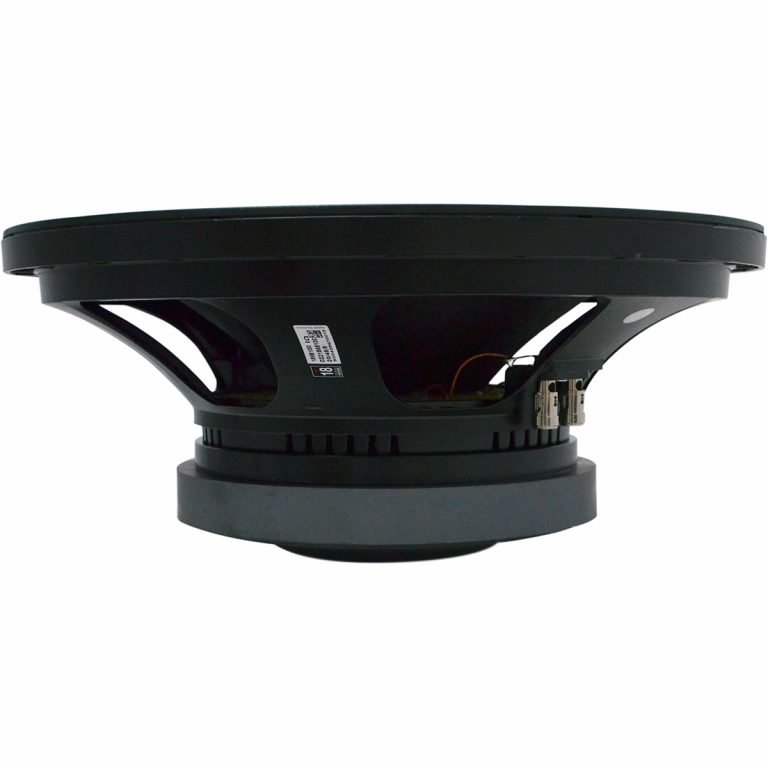

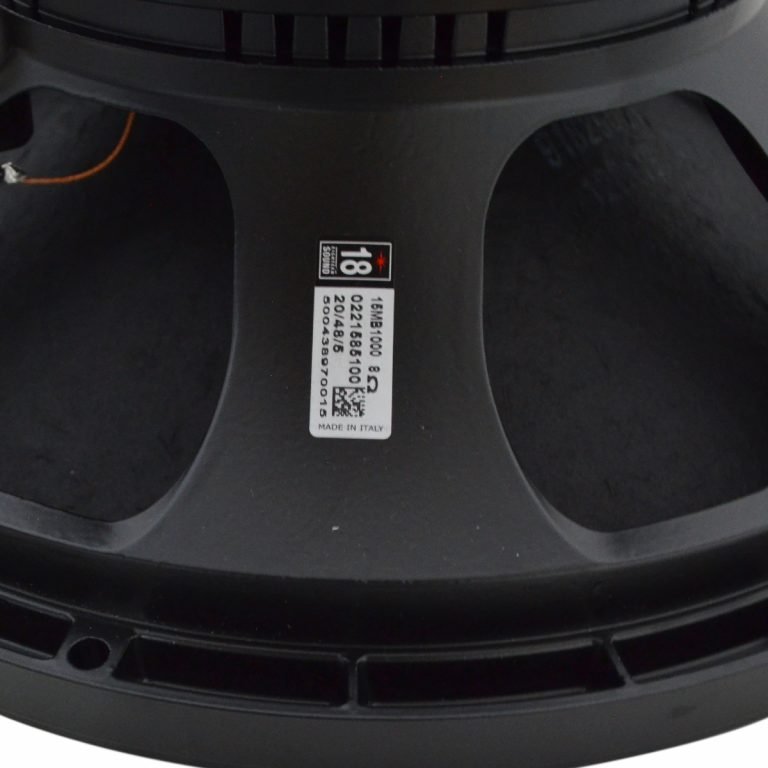

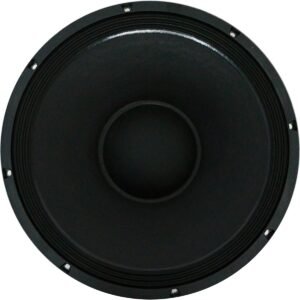

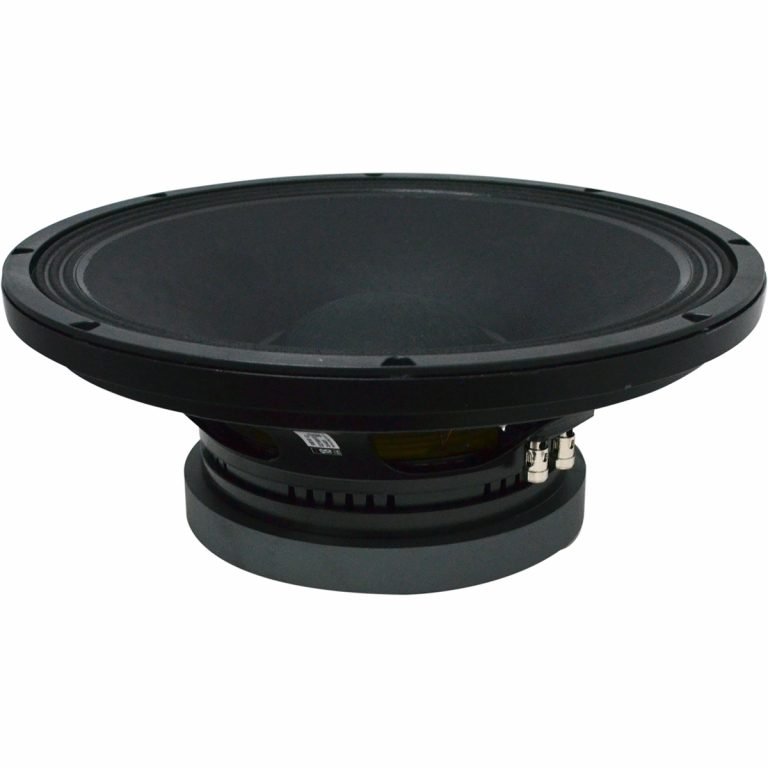

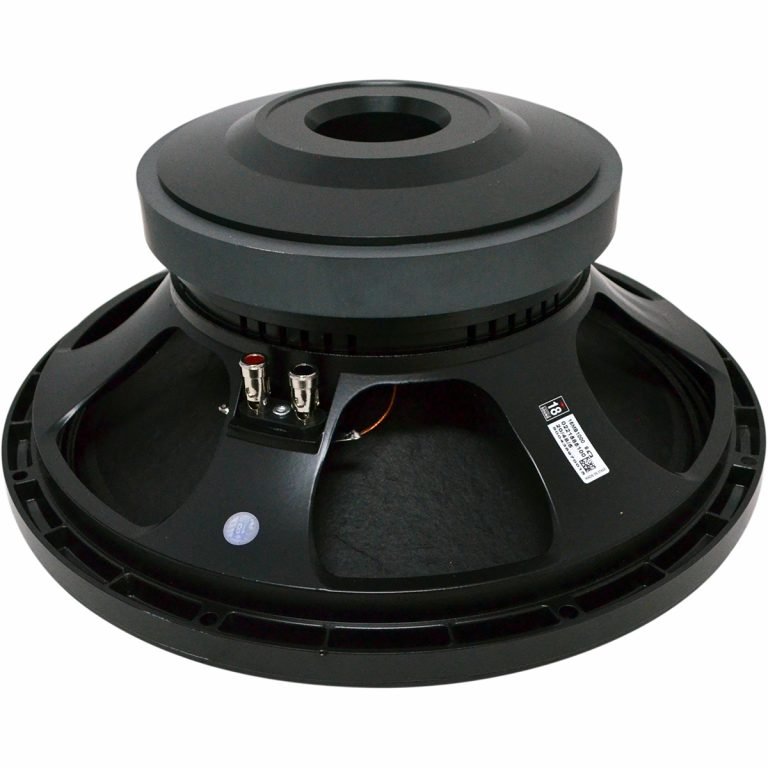

El 15MB1000 es un transductor de frecuencia mid-bass de 15” pulgadas con una bobina móvil de 4” pulgadas que se ha fabricado para cumplir con los requisitos para aplicaciones de bajos graves en donde se requiere una extensión significativa en la frecuencia media. Fue diseñada para su uso en gabinetes reflex compactos, en sistemas de dos vías con drivers de compresión de 1.4” y 2 “pulgadas y para aplicaciones de monitoreo. 15MB1000 también es ideal para aplicaciones horn loaded en sistemas multi vía. El cono curvilíneo de bajo perfil reforzado con fibra de carbono, proporciona una respuesta suave dentro de su rango de frecuencia y una resistencia excepcional con la máxima confiabilidad bajo una alta tensión mecánica. El anillo de cobre en las placas se ha adoptado para reducir la inductancia y mejorar la respuesta transitoria. La distorsión por intermodulación también ha sido significativamente mejorada. La baja distorsión y la calidad de sonido inigualable del 15MB1000 también ha sido significativamente mejorada con doble anillo demodulador (DDR) integrado en la pieza polar de la estructura magnética. Estos se han diseñado para reducir dramáticamente la intermodulación y la distorsión armónica mientras se mejora la respuesta transitoria. La bobina móvil de aluminio de 100 mm, emplea la tecnología de bobina Interleaved Sandwich (ISV) en la que un embobinador de fibra de vidrio de alta resistencia transporta bobinas en las superficies interior y exterior para lograr una bobina móvil equilibrada con una distribución uniforme de masa y energía motriz. El resultado es un ensamblaje de motor extremadamente lineal. Se ha logrado una excelente disipación incorporando canales de aire ent re la canasta y la placa superior magnética. Se ha proporcionado ventilación adicional utilizando respiraderos de aire en la placa posterior que dirigen el aire hacia la parte inferior del espacio de la bobina móvil. También se ha prestado mucha atención al diseño de la estructura magnética para maximizar la concentración de flujo y el factor de fuerza en el entrehierro. Debido al uso cada vez mayor de sistemas de audio de alta potencia en eventos al aire libre, la capacidad de actuar en condiciones climáticas adversas es una característica clave de los 15 MB1000. Esto se ha logrado utilizando un tratamiento exclusivo que permite que el cono y la placa magnética resistan la corrosión al mismo tiempo que repelen el agua del cono.
Diámetro nominal.
Impedancia nominal.
Potencia.
AES: 850 W.Programa: 1,200 W.Pico: 3,000 W.
Sensibilidad.
Rango de frecuencia.
Compresión.
A -10 dB: 0.9 dB.A -3 dB: 2.1 dB.A potencia total: 3.8 dB.
Frecuencia máxima recomendada.
Volumen recomendado del gabinete.
70 – 150 lt. (2.47 – 5.3 pies cúbicos).
Impedancia mínima.
Excursión máxima pico a pico.
Diámetro de la bobina móvil.
Material de la bobina móvil.
Suspensión.
Triple rollo, poli algodón.
Cono.
Curvilíneo, celulosa reforzada con fibra de carbono.
FS (Frecuencia de resonancia).
Resistencia DC.
SD (Superficie efectiva).
0.0855 sq.mt. (132.5 sq.in.).
QMS (Factor de calidad mecánica).
QES (Factor de calidad eléctrica).
QTS (Factor de calidad total).
VAS (Volumen de aire equivalente a CMS).
MMS (Masa total del cono).
Factor BL
XMAX (Desplazamiento máximo).
± 6 mm (±0.24” pulgadas).
Inductancia de la bobina móvil (Le @ 1kHz).
Referencia de eficiencia 1W/1m (espacio medio).
Diámetro total.
15.23” pulgadas (387 mm).
Numero de agujeros de montaje y tornillo.
Diámetro de los agujeros de montaje.
0.28” pulgadas (7.15 mm).
Diámetro del círculo del perno.
14.55” – 14.6” pulgadas (370 – 371 mm).
Corte de montaje frontal del bafle.
Ø 13.90” pulgadas (353 mm).
Corte de montaje posterior del bafle.
Ø 14.06” pulgadas (357 mm).
Profundidad total.
6.16” pulgadas (156.4 mm).
Espesor de brida y junta.
0.76” pulgadas (19.5 mm).
Peso.
